多级螺栓拉升器
- 品牌： 麦顿
- 型号： MSD
- 精工制造，质量放心！
- 江苏麦顿荣获江苏省优质产品荣誉称号
- 江苏麦顿荣获江苏省质量放心 用户满意 十佳诚信企业荣誉称号
- 江苏麦顿荣获全国诚信消费信得过单位
- 江苏麦顿荣获优质服务放心承诺单位
- 并通过多项安全质量证书，ISO/GS/CE等证书
- 麦顿公司宗旨：品质--价值与尊严的起点。
产品介绍
主要用于10.9级高强螺栓。
最高使用压力:150MPa。
自动快速回程机构设计，大大减轻劳动强度。
可选附件:
安全保护罩。
带弹簧的旋转落幕套。
可选表面镀镍涂层。
分配器接头。
螺杆伸长测量杆。

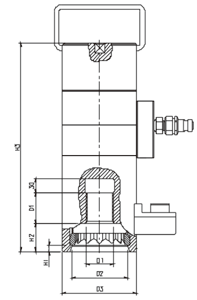

| 型号 |
螺纹 D1 |
螺母对边 S |
拉伸力 KN |
D2 m |
D3 mm |
H1 mn |
H2 mm |
H3 m |
| MSD 20 | M20×2.5 | 30 | 200 | 44 | 59 | 6 | 19 | 182 |
| MSD 24 | M24×3 | 36 | 290 | 51 | 65 | 8 | 24 | 188 |
| MSD 27 | M27×3 | 41 | 380 | 56 | 73 | 10 | 25 | 192 |
| uSD 30 | M30×3.5 | 46 | 460 | 62 | 79 | 12 | 27 | 198 |
| MSD 33 | M33×3.5 | 50 | 570 | 67 | 84 | 14 | 29 | 240 |
| MSD 36 | M36×4 | 55 | 670 | 72 | go | 16 | 32 | 248 |
| MSD 39 | M39×4 | 60 | 800 | 78 | 98 | 18 | 34 | 253 |
| MSD 42 | M42×4.5 | 65 | 920 | 84 | 107 | 20 | 37 | 256 |
| MSD 45 | M45×4.5 | 70 | 1080 | 9o | 112 | 22 | 39 | 260 |
| MSD 48 | M48×5 | 75 | 1220 | 95 | 123 | 24 | 42 | 268 |
| MSD 52 | M 52×5 | 80 | 1450 | 103 | 129 | 28 | 46 | 288 |
| MSD 56 | M56×5.5 | 85 | 1680 | 107 | 136 | 31 | 49 | 328 |
| MSD 60 | M60×5.5 | 90 | 2010 | 115 | 146 | 34 | 52 | 330 |
| MSD 64 | M64×6 | 95 | 2210 | 121 | 155 | 37 | 55 | 346 |
| MSD 68 | M68×6 | 100 | 2600 | 127 | 164 | 40 | 58 | 358 |
| MSD 72 | M72×6 | 105 | 2880 | 131 | 177 | 44 | 62 | 378 |
| MSD 76 | M76×6 | 110 | 3320 | 137 | 183 | 46 | 66 | 385 |
| MSD 8o | M80×6 | 115 | 3610 | 143 | 203 | 50 | 68 | 414 |
| MSD 90 | M 90×6 | 130 | 4650 | 161 | 232 | 58 | 77 | 446 |
| MSD 100 | M100×6 | 145 | 5830 | 179 | 252 | 66 | 85 | 487 |
注: 上表所示螺栓拉伸器是为拆装高强度10.9级螺栓，并根据伸长极限0.2的90%设计的；若需要更高的拉伸力，则使用表中螺栓拉伸头同样螺纹尺寸邻近的下一个较大的油缸(例如对M42来说，用MSD45来代替MSD42) , 或进行特殊设计。以上单级拉伸器是本公司产品中很少一部分,90%以上的拉伸器根据工况都需要专门特殊设计，我们有多年成熟的设计和现场使用经验，为你定做最适合工况的产品；详情请与本公司联系。
