铝钛合金驱动液压扳手特点：
► 采用铝钛合金材料，一体成型机身,全面加强机身强度、韧性；
► 360°×180°旋转软管接头，能在狭小的空间内使用，采用精密棘轮，输出扭矩精度高达±3%；
► 止退挚子，防止螺栓扭转回弹导致的工具逆转现象，迅速提升螺母锁紧速度；
► 扳手机体具有操作简便的扭矩对照表，加油孔有利于防止机械磨损现象，此款也可根据用户要求改为无止退挚子，有利于不同习惯的人群操作使用；
► 锁扣式驱动轴可根据用户要求；
► 定制多种形式的方驱；
► 活动手柄便于移动及操作。
铝钛合金驱动液压扳手技术参数：

型号|项目	MTH02	MTH05	MTH08	MTH10	MTH16	MTH20	MTH28	MTH36	MTH50	MTH70
最大扭矩（Nm）	1882	4466	7451	10732	15339	20108	26392	35397	48740	70660
最小扭矩（Nm）	188	447	745	1073	1536	2011	2639	3540	4874	7066
螺栓直径尺寸（mm）	16-36	22-48	27-56	30-64	36-72	42-90	42-90	48-100	64-120	90
驱 动 轴	3/4〝	1〝	1-1/2〝	1-1/2〝	1-1/2〝	2-1/2〝	2-1/2〝	2-1/2〝	2-1/2〝	2-1/2〝

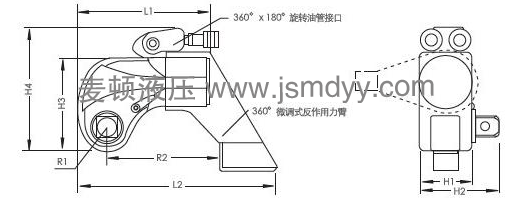

L1（mm）	130	170	202	228	237	273	287	323	351	376
L2（mm）	182	249	286	326	336	391	433	464	494	528
H1（mm）	52	70	81	90	100	110	120	138	153	162
H2（mm）	77	98	125	134	144	164	187	206	217	226
H3（mm）	96	127	149	172	181	206	221	258	279	291
H4（mm）	133	165	184	207	216	241	256	293	315	326
R1（mm）	25.8	34.8	39.8	16.8	50.8	56.8	59.8	70.8	76.8	78.9
R2（mm）	102	140	160	184	192	223	248	256	271	295
重量（Kg）	1.7	3.8	6.6	9	12.9	24.5	24.5	30.7	44.8	63.2

驱动扳手套筒

驱动扳手套筒

驱动式液压扳手专用套筒

中空式液压扭矩扳手过渡套

　•　采用高强度合金钢材料制造
　•　依照德国规格(DIN standand 3121&3129)制造
　•　采用标准处理过程，终身保用
　•　以下公制套筒尺寸，可以定制英制或特殊要求非标套筒

3/4〞液压扳手专用套筒

螺栓规格	螺母对边	L	D1	D2
M16	24	46	38	35
M18	27	48	42	36
M20	30	50	46	38
M22	34	52	48	40
M24	36	54	52	42
M27	41	57	58	44
M30	46	60	64	46
M33	50	63	70	48
M36	55	66	76	50

1〞液压扳手专用套筒

螺栓规格	螺母对边	L	D1	D2
M20	30	65	45	45
M22	34	67	47	47
M24	36	69	52	52
M27	41	72	59	52
M30	46	75	65	52
M33	50	77	71	52
M36	55	77	79	52
M39	50	79	84	52
M42	55	83	90	56
M45	70	86	98	61
M48	75	89	104	64

1-1/2〞液压扳手专用套筒

螺栓规格	螺母对边	L	D1	D2
M24	36	79	63	69
M27	41	87	63	69
M30	46	90	69	69
M33	50	92	76	76
M36	55	92	82	82
M39	60	94	90	86
M42	65	97	99	86
M45	70	100	108	86
M48	75	103	116	86
M52	80	110	123	88
M56	85	114	130	90
M60	90	116	138	92
M64	95	120	145	94
M68	100	124	153	96
M72	105	126	160	100
M76	110	129	176	110
M80	115	133	182	116
M85	120	138	188	122
M90	130	143	199	48

2-1/2〞液压扳手专用套筒

螺栓规格	螺母对边	L	D1	D2
M33	50	76	114	114
M36	55	99	114	114
M39	60	102	114	114
M42	65	105	114	114
M45	70	108	114	114
M48	75	113	116	116
M52	80	120	123	120
M56	85	124	130	124
M60	90	126	138	128
M64	95	130	145	132
M68	100	134	153	136
M72	105	138	160	140
M76	110	142	168	144
M80	115	146	175	148
M85	120	152	182	150
M90	130	156	196	152
M95	135	162	212	155
M100	145	167	228	158
M105	150	172	230	160
M110	155	177	232	160
M115	165	182	240	174
